Если есть желание то можно и акум поставить в этом плане никаких проблем.
Регулировка всех систем производиться очень просто:
1. чтобы выставить опережение зажигания с датчиком холла вам надо индикатор часового типа (штангель-циркуль на крайняк) цифровой или стрелочный мультиметр, главное чтоб мерил сопротивление или вольты, но не берите лампочку, спалите датчик, крайний случай это свето-диод через сопротивление 1ком, находите нужный момент зажигания это 2,5-3,5 (у каждого по разному) мм не доходя до ВМТ и ставите шторку в положение, чтоб она только вышла из датчика, что б это понять надо омметром одним концом дотронуться до сигнального провода (это зеленый) 2-ой конец идет на массу, когда шторка еще внутри то датчик прозваниваетса как только вышла - нет (при этом не забудьте включить его питание), либо вольтметром либо светодиодом так же один щуп на сигнальный провод второй на "+" когда шторка внутри то есть напряжение, либо горит свето-диод, соответственно не забудьте если у вас одноканальный БСЗ то бабочка как и на рисунке, если 2-х канальное БСЗ то крыло у бабочки только одно.
2. с датчиком оптики все проще. В схеме есть свето-диод, когда шторка внутри, то он горит, как только вышла - гаснет. Если по каким либо причинам свето-диод отсутствует датчик проверяетса так же как и холл.

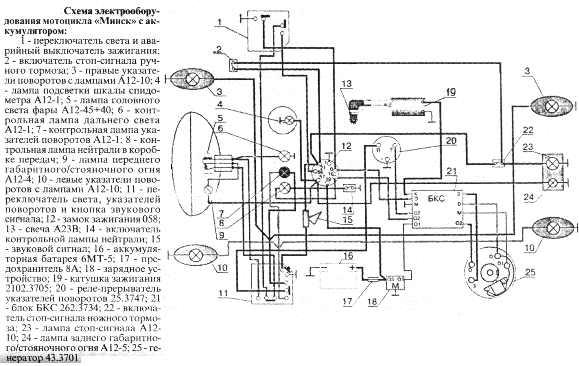

Если у вас стоят датчики от Минска то момент искры будет когда прорезь магнита совпадет с самим датчиком.
Теперь не много о самих коммутаторах в этом плане полная свобода выбора, подойдут любые коммутаторы работающие с датчиками холла. Соответственно если у вас 1-канальное БСЗ с 2-х выводной катушкой, то надо один коммутатор, если 2-х канальное то 2 + повторюсь мотоциклетные катушки на 12в исправные и не пробитые, у них должны быть колпачки с разделительным сопротивлением, брони провода подойдут любые главное целые, но лучше силиконовые, по краям брони проводов должны быть резиновые наконечники, иначе просто будут помехи, 6в катушки не берите так как их легко пробивает проверено. Если у вас нет коммутаторов или вы не хотите расставаться с 6в электрооборудованием, изготовить коммутаторы можно самому.
